Technical data at a glance | HM 4 | HM 40 | HM 5 | HM 50 | ||
Measuring instrument | CAB 700 | CAB 700 | CAB 700 | CAB 700 | ||

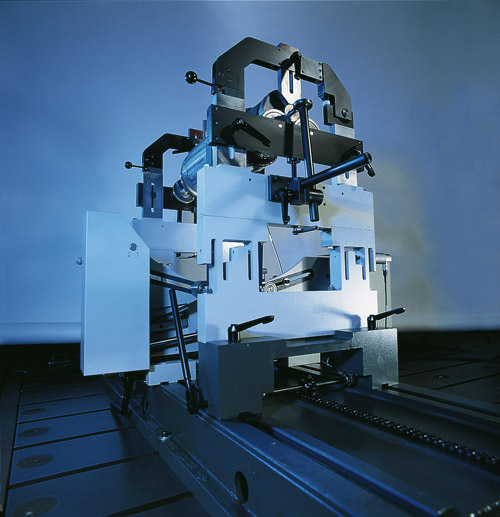

Roller carriages | • | • | • | • | ||

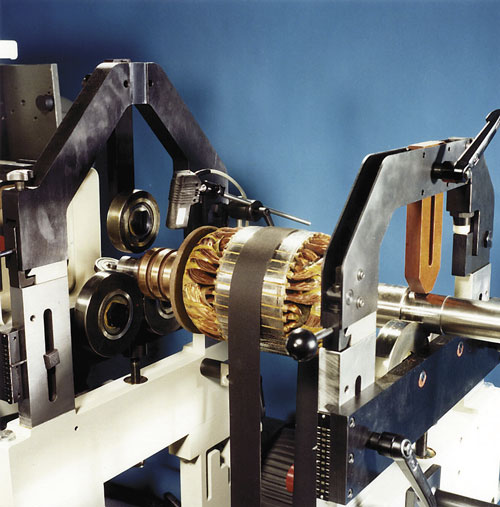

Underslung belt drive BU | • | • | ||||
End drive | • | • | ||||
Protective device as per ISO 7475 | • | • | • | • | ||
Rotor | ||||||
Weight, max. | [kg] | 1500 | 3000 | 5500 | 8000 | |
Diameter, max. 2) | [mm] | 1600 | 1600 | 1600 | 1600 | |
Bearing distance, max. 2) | [mm] | 1750 | 1750 | 2000 | 1980 | |
Bearing journal diameter 2) | [mm] | 12 - 200 | 15 - 240 | 18 - 280 | 25 - 380 | |
Machine | ||||||
Width A 1) | [mm] | 3150 | 3150 | 4200 | 4200 | |
Depth B 1) | [mm] | 2700 | 2700 | 3750 | 3750 | |
Height C 1) | [mm] | 2000 | 2000 | 2000 | 2000 | |
Balancing speed, min. | [min -1] | 120 | 120 | 120 | 120 | |
MARU 4) | [gmm] | 5 | 8 | 16 | 20 | |
Air pressure | [kPa] | 600 | 600 | 600 | 600 | |
Power supply 3) | [V] | 400 3) | 400 3) | 400 3) | 400 3) | |
Drive power 2) | [kW] | 7,5 | 7,5 | 7,5 | 7,5 | |
Order-Nr. | R0060700.01 | R0060800.01 | R0060900.01 | R0061000.01 | ||
Order-Nr. | R0060701.01 | R0060801.01 | R0060901.01 | R0061001.01 | ||
Software options | o.r. | o.r. | o.r. | o.r. | ||
Underslung belt drive BU | Order-Nr. | - | - | R0060203.01 | R0060203.01 | |
End drive | Order-Nr. | • | • | - | - | |
Various roller carriages | o.r. | o.r. | o.r. | o.r. | ||
Report printer | Order-Nr. | R0060705.01 | R0060805.01 | R0060905.01 | R0061005.01 | |
Mass correction system | Order-Nr. | o.r. | o.r. | o.r. | o.r. | |
2) Other data on request | ||||||
3) Main configuration: 3 / PE AC 500Hz 400 V +6 / -10% | ||||||
4) Minimum achievable residual unbalance per balancing plane | ||||||
5) Up to HM10 with protection class C, in all other cases protection class B | ||||||
o.r. On request |
